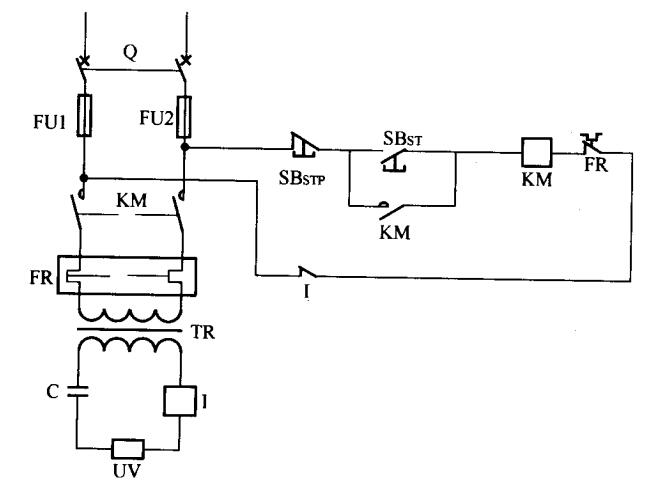

高壓過流保護電路

高壓過流保護電路如圖1所示，高壓過流保護電路就是在基本UV固化主電路的變壓器次級串接一個電流繼電器，再把電流繼電器的常閉觸點串接到控制電路中（見圖1)。

當通過電流繼電器線圈的電流超過某個定值時（即電路發生故障），常閉觸頭斷開，使KM失壓跳開，切斷電路。

圖1 高壓過流保護電路

起火保護電路

如圖2所示，起火保護電路的原理同高壓過流保護電路原理相同，控制也一樣，只是把水冷的流量開關換成測光GT探頭。

圖2 起火保護電路
