印刷品表面UV上光，目的是覆蓋油墨以免蹭掉，另一目的是增加表面光澤感起裝飾作用。但不能讓上光油對油墨產(chǎn)生影響，如溶解、溶脹或滲色。若出現(xiàn)這類問題我們稱UV光油與油墨不匹配，反之匹配。下面分別介紹三種不匹配的表現(xiàn)及產(chǎn)生不匹配的原因。

1、溶解。上光油將油墨中連結(jié)料分子分離開，使油墨分子離開原位置。宏觀表現(xiàn)是油墨流動了，圖案變花了。

2、溶脹。上光油將油墨膨脹了，使油墨分子之間牢固度降低，油墨膜層不堅固。

3、滲色。UV光油中不參與固化的成分滲入到固化后形成的網(wǎng)狀高分子膜中，在一定溫度下使油墨溶脹，原來被連結(jié)料固定的顏料顆粒被釋放出來就產(chǎn)生滲色現(xiàn)象，表現(xiàn)為印刷品經(jīng)上光后層次感下降。

產(chǎn)生上述現(xiàn)象的原因有：UV油酸堿度不適、光引發(fā)劑不適量、單體酯化反應(yīng)不徹底、固化不充分。下面分別說明：

1、丙烯酸酯單體，酯化反應(yīng)不完全，產(chǎn)生多元醇，不完全酯化產(chǎn)物中，含有羥基和酯基均為強極性化合物。該物溶解力很強使油墨溶脹或溶解。

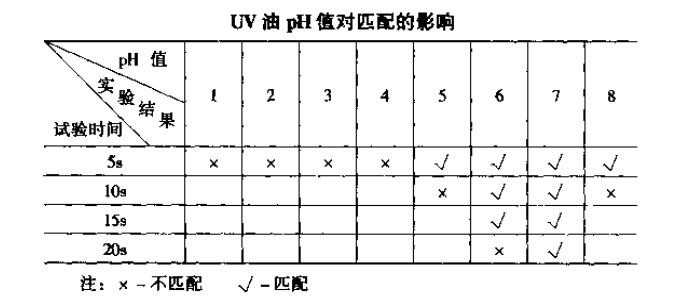

2、UV油酸堿度不適量。下表中UV油pH值對匹配影響的實驗結(jié)果表明pH值為7即中性時匹配最佳。PH值低時表現(xiàn)為油墨的溶解現(xiàn)象，pH值高時表現(xiàn)為滲墨現(xiàn)象。

3、光引發(fā)劑不適量，固化不充分。當(dāng)光引發(fā)劑用量過少時，固化不充分，殘留單體過多使油墨溶解或溶脹。光引發(fā)劑用量過多固化嚴(yán)重，固化后膜層泛黃、變脆，影響與底層親合力。
